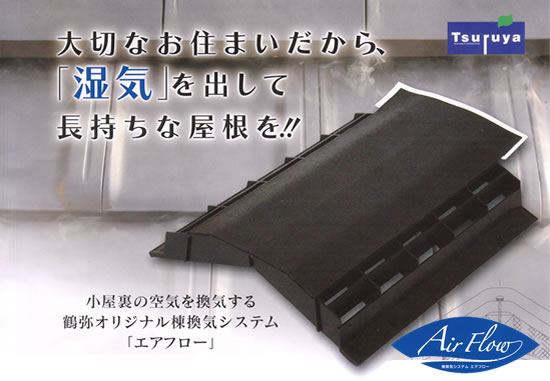

| 今までの棟換気は、台風等の暴風雨で、強い風と共に雨水が浸入し雨漏りの心配がありました。エアフローは、風雨に対して垂直に設けた4枚の防水壁で雨水を完全にシャットアウトします。 |
|
|
|
|
 |
 |
棟部に換気口を開け、その上に本体を取り付けるだけでOK。
必要な換気量に合わせて必要な個数のエアフローをつなぎ合わせるだけで、各々の住宅にピッタリな換気量が得られます。
※エアフロー1本で約10㎡の天井面積をカバー出切るので、天井面積80㎡の住宅ではエアフロー8本、天井面積90㎡では9本つなぎ合わせれば最適な換気量を得られます。 |
|
|
 |
 |
| エアフローは軒から吸気した空気を屋根頂部で排気するゼロエネルギー自然換気システムです。小屋裏を換気することにより夏場は熱気を排出し、冷房費の節約にもなります。 |
|
|
|
|
 |
 |
| （財）建材試験センターにて、最も厳しい降水量4L/㎡ min（時間降雨量240mm/hr）、風速35m/sの条件で「漏水無し」という優れた結果でした。 |
|
|
|
|
 |
| 寸法 |
24mm×227mm×220mm |
| 開口面積 |
64.05c㎡ |
| 対応面積 |
10.24㎡（3.1坪）
天井面積80㎡の場合、約8本 |
| 対応勾配 |
3寸～10寸 |
| 野地開口 |
32mm×200mm（64.0c㎡） |
| 材質 |
ポリプロピレン黒
EPDMシート+プチル粘着材 |
付属品ビス
（SUS 304） |
本体固定用ビス（L=20mm）4本
F形・J形用ビス（L=51mm）2本
棟金具固定用ビス（L=51mm）2本
サンレイ用ビス（L=75mm）2本 |
|
|
|
|
|
 |
| |
| ※本体固定用ビス4本と瓦固定用ビス（J・F形用。サンレイ用）各2本と棟金具固定用ビス2本が付属品として同梱されます。 |
|
 |
 |
| |
①野地の開口
（32mm×200mm×本数） |
②本体固定用ビス4本にて本体を取り付ける。 |
 |
 |
 |
| ③テープ延長部にて本体を連結する。 |
④本体上部に棟金具※を同梱の棟金具固定用ビスにて片側2本ずつ（両側4本）取り付ける。
※通常棟部より20mm低いもの |
⑤瓦の施工
エアフロー部の瓦は引っ掛け部を落し、付属ビスにて取り付ける。 |
 |
 |
|
| ⑥以後は従来通りの施工 |
⑦完成 |
|
|
| |
 |
|
|
|
| |
 |
|
| |
|
|
